TRẠM CÂN Ô TÔ ĐIỆN TỬ 60T
Hệ thống cân ô tô điện tử 60 tấn được triển khai theo cấu hình 06 loadcell nén, sử dụng thiết bị đồng bộ từ loadcell – hộp nối – đầu cân, đáp ứng yêu cầu độ chính xác, độ ổn định và kiểm định đo lường trong vận hành thực tế.
Toàn bộ thông số trong bài viết được tổng hợp trực tiếp từ nhãn mác và hình ảnh thiết bị lắp đặt thực tế.
1. Cấu hình tổng thể hệ cân 60T
-
Loại cân: Cân ô tô điện tử kiểu bàn cân thép
-
Tải trọng lớn nhất: 60.000 kg (60T)
-
Số điểm đo lực: 06 loadcell
-
Ứng dụng: xe tải nặng, xe công trình, mỏ vật liệu, khu công nghiệp
Việc sử dụng 6 loadcell giúp hệ cân:
-
Phân bố tải đều
-
Hạn chế sai số do lệch tâm
-
Nâng cao độ bền cơ khí và tuổi thọ thiết bị
2. Loadcell sử dụng trong hệ thống
Thông tin theo nhãn mác loadcell lắp đặt:
-
Model: DHM14Hd13-C3-40t-16T
-
Kiểu đo: Loadcell nén (Compression)
-
Sức chịu tải danh định: 40 tấn / loadcell
-
Cấp chính xác: OIML R60 – C3
-
Chứng nhận: CE
🔎 Với 06 loadcell 40T, hệ cân có dải chịu tải dư an toàn, phù hợp cho cân xe tải nặng thường xuyên và môi trường làm việc khắc nghiệt.

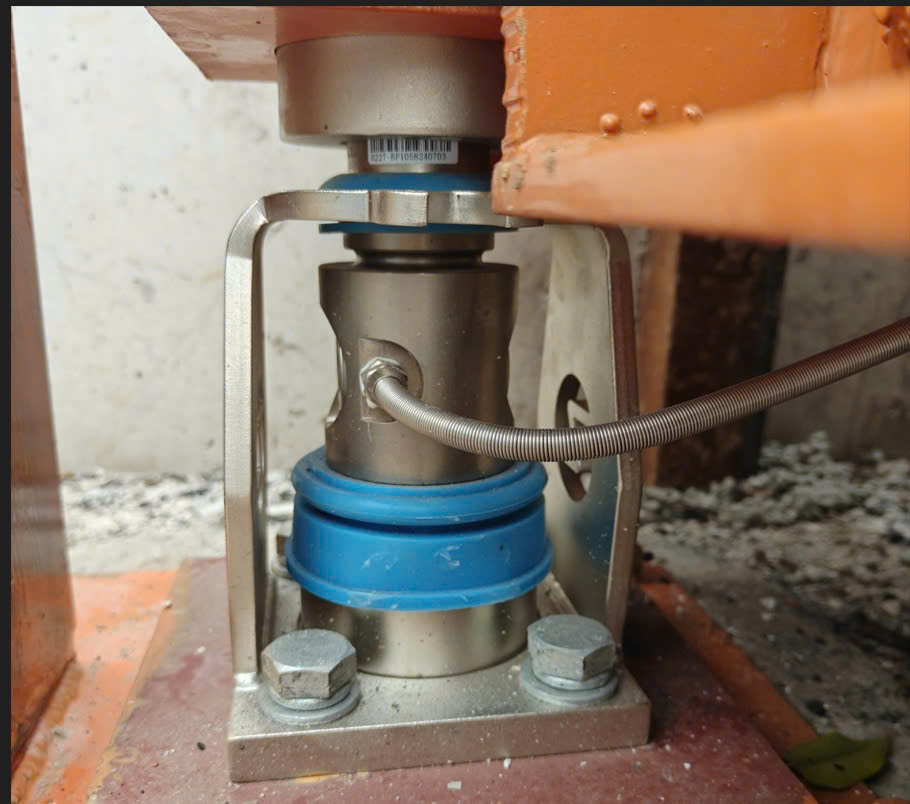

3. Bộ gá loadcell & bố trí lắp đặt
-
Loadcell được lắp trong bộ gá thép chuyên dụng
-
Có cơ cấu chống xô ngang và định hướng lực
-
Dây tín hiệu được bọc bảo vệ, chống va đập và ẩm ướt
Cách bố trí này giúp tín hiệu lực truyền về loadcell ổn định – tuyến tính – ít nhiễu.

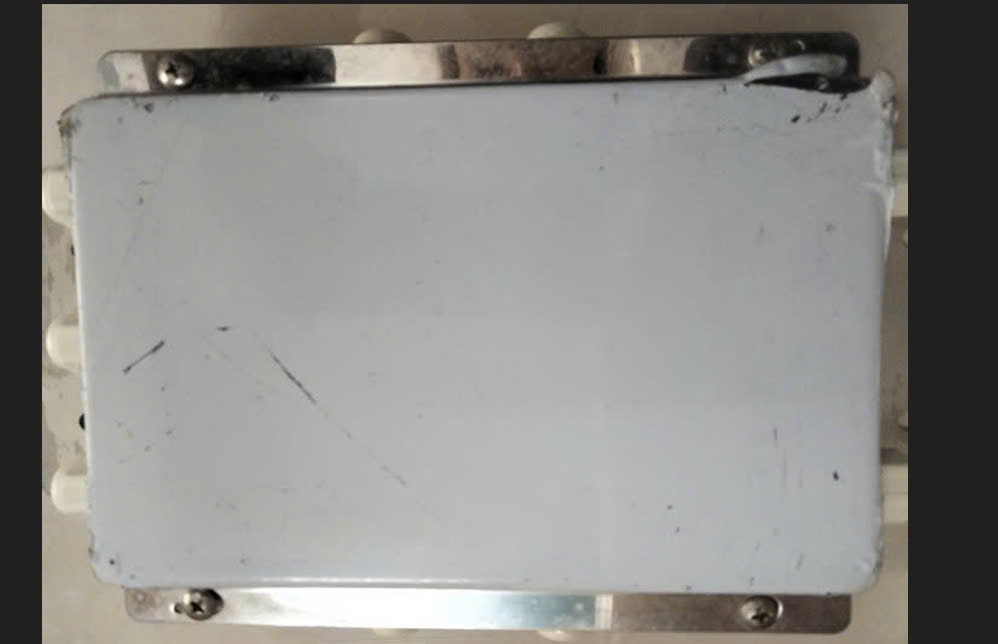

4. Hộp nối tín hiệu loadcell (Junction Box)
-
-
Hộp nối kim loại, gioăng kín
-
Bên trong là bo mạch chia tín hiệu 6 kênh loadcell
-
Cho phép:
-
Cân chỉnh từng loadcell
-
Hiệu chỉnh cân bằng tải giữa các vị trí
-
Hộp nối đóng vai trò quan trọng trong việc ổn định tín hiệu đầu vào của đầu cân, đặc biệt với trạm cân nhiều loadcell.

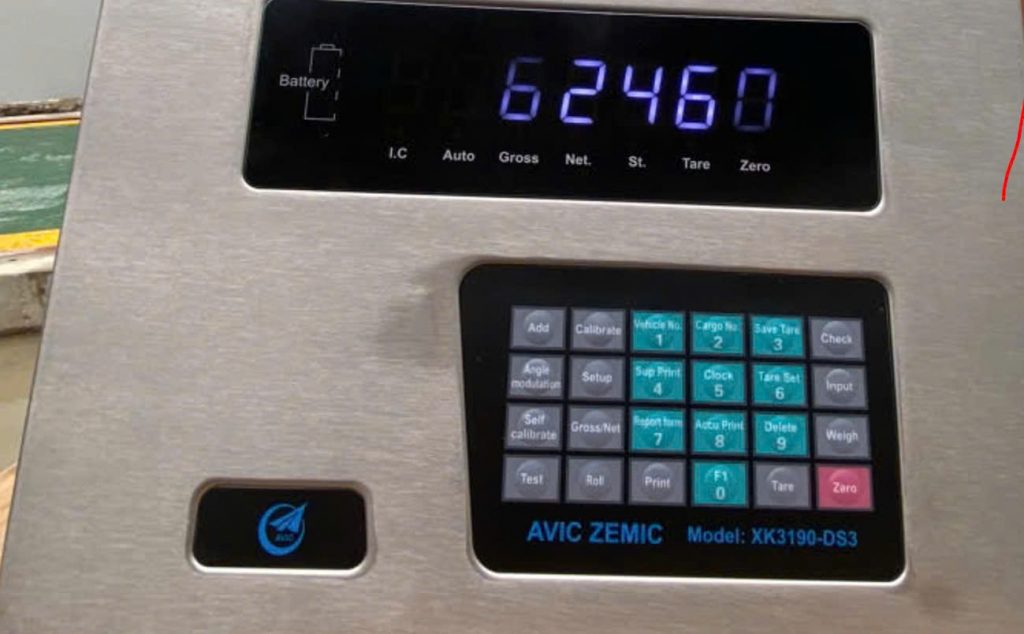

5. Đầu cân điện tử sử dụng
Thông tin theo nhãn mác thiết bị:
-
Hãng: AVIC ZEMIC
-
Model: XK3190-DS3
-
Hiển thị: LED số lớn, dễ quan sát
-
Chế độ: Gross / Net / Tare / Zero
-
Cổng kết nối: RS232, DB9, mở rộng máy in & phần mềm
Đầu cân XK3190-DS3 được sử dụng phổ biến cho trạm cân ô tô cố định, dễ tích hợp phần mềm quản lý cân.
6. Nhãn mác – hiệu chỉnh – niêm phong
-
Thiết bị có nhãn mác cân ô tô điện tử thể hiện:
-
Phạm vi đo: 0 – 60.000 kg
-
Giá trị độ chia
-
Số seri thiết bị
-
-
Có vị trí hiệu chỉnh (CAL) riêng biệt
-
Có kẹp chì – niêm phong theo yêu cầu kiểm định
Đây là điều kiện bắt buộc để cân được kiểm định và đưa vào sử dụng hợp pháp.
7. Đánh giá cấu hình cân 60T – 6 loadcell
| Hạng mục | Đánh giá |
|---|---|
| Độ ổn định | Cao |
| Khả năng chịu tải | Dư tải an toàn |
| Độ chính xác | Đạt cấp C3 |
| Khả năng kiểm định | Đáp ứng đầy đủ |
| Khả năng mở rộng | Kết nối phần mềm |
Kết luận
Cấu hình cân ô tô điện tử 60T – 6 loadcell DHM14Hd13 kết hợp đầu cân XK3190-DS3 là giải pháp phổ biến, ổn định và phù hợp lâu dài cho các trạm cân xe tải nặng.
Thiết bị có nhãn mác rõ ràng – cấu hình đồng bộ – dễ kiểm định – dễ bảo trì, đáp ứng tốt yêu cầu vận hành thực tế.
