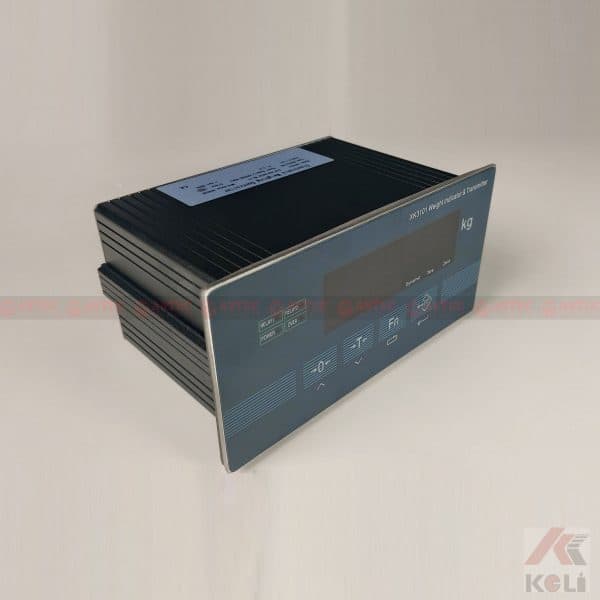

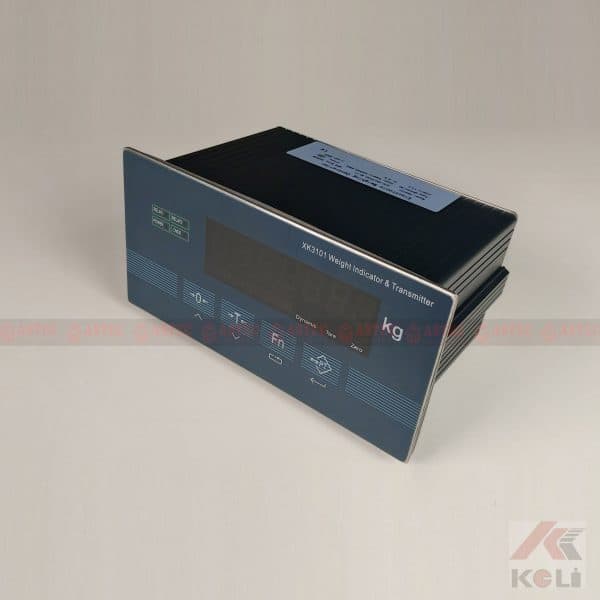

Đầu cân chuyên ứng dụng tự động hóa như cân đóng bao cân trạm trộn…và một số ứng dụng chuyên dụng khác đó là model đầu cân XK3101N (KM05).Đầu cân hãng có tín hiệu vào ở 2 dạng cho người dùng lựa chọn đó là tín hiệu ngõ ra Relay hoặc tín hiệu điều khiển Tương tự (Analog).
Thông số kỹ thuật của đầu cân điện tử Keli XK3101
Hai bộ đầu ra relay
- Đầu ra tương tự: 0 ~ 20mA / 4 ~ 20mA 0 ~ 5V / 0 ~ 10V
- RS232/RS485
- 24-bit A / D chuyển đổi, 16-bit D /A chuyển đổi
- Màn hình 6 số LED
- 4 tỷ lệ lấy mẫu có sẵn (6, 12.5, 25, 50 Hz)
Cách calip đầu cân điện tử Keli XK3101
- Cắm rắc calip vào sau đầu cân ( chân serial communitation)
- Nhấn đồng thời phím 0 và phím Fn đầu cân sẽ hiện F1
- Ânn phím Pt đầu cân hiên Cal 0
- Ấn phím pt đầu cân cân hiện d1 ( dùng hím Fn để thay đổi giá trị bước nhảy)
- Ấn phím Pt đầu cân hiện C300 ( khối lượng cân lớn nhất dùng phím Fn và phím 0 để thay đổi giá trị)
- Ấn phím Pt đầu cân hiện noload( chế độ không tải đảm bảo cân tĩnh và trên cân không có vật gì)
- Ấn Pt đầu cân sẽ hiện thị _ _ _ _ _ đợi một chút đầu cân sẽ hiển thị Add ld1
- Đặt tải calip lên sau đó ấn Pt đầu cân sẽ hiển thị __ _ __ đợi chút đầu cân sẽ hiển thị ra một số ví dụ như 300 sau đó dùng phím Fn và phím 0 sửa số đó thành khối lượng tải calip
- Đợi ổn định ấn phím Pt đầu cân hiển thị add ld2
- Nhấn phím 0 để kết thúc quá trình calip cân.
- Sử dụng đầu ra Rơ le đầu cân điện tử Keli XK3101
- Ấn đồng thời 2 phím Fn và 0 để vào F1, Dùng phím Fn thay đổi F1 thành F5 sau đó ấn phím Pt
- Đầu cân hiển thị F5.1 ( F5.1 =0 thì rowle không sử dụng)
- F5.1 =1 thì
F5.1=1. Upper and lower limit mode:
- 1＃relay: weight≤out 1 value, close weight＞out 1 value, cut
- 2＃relay: weight＜out 2 value, cut weight≥out 2 value, close
- Rơ le 1 sẽ đóng khi khối lượng ≤ giá trị đặt 1
- Rơ le 1 sẽ mở khi khối lượng ＞ giá trị đặt 1
- Rơ le 2 sẽ mở khi khối lượng ＜ giá trị đặt 2
- Rơ le 2 đóng khi khối lượng ≥ giá trị đặt 2)
F5.1 =2 thì Fixed value mode:
- 1＃relay: weight≤out 1 value, cut weight＞out 1 value, close
- 2＃relay: weight＜out 2 value, cut weight≥out 2 value, close
- Role 1 sẽ mở khi khối lượng ≤ giá trị đặt 1
- Role 1 sẽ đóng khi khối lượng ＞giá trị đặt 1
- Role 2 mở khi khối lượng ＜ giá trị đặt 2
- Role 2 đóng khi khối lượng ≥ giá trị đặt 2
( Sau khi chọn được giá trị của F1.1 thì ấn Pt để tới bước giá trị đặt 1 và giá trị đặt 2). Sau đó ấn phim Pt cho tới khi ra tới màn hình khối lượng ngoài cùng.
